Υπέρυθρος ανιχνευτής πόρτας ανελκυστήρα THY-LC-917
| Όνομα προϊόντος | Φωτεινή κουρτίνα ανελκυστήρα |
| Ανοιχτός δρόμος | Ανοιχτό στο πλάι ή ανοιχτό στο κέντρο |
| Δυναμικό | AC220V, AC110V, DC24V |
| Αριθμός διόδων | 17, 32 |
| Αριθμός δοκών | 94-33 Δοκοί, 154-94 Δοκοί |
1. Με λειτουργία αυτοελέγχου, συμβατική έξοδο κιβωτίου ισχύος και αυτοελέγχου εξόδου
2. Πέρασε τις δοκιμές TUV της Γερμανίας και συμμορφώνεται με τα σχετικά διεθνή πρότυπα
3. Λειτουργία αδράνειας, παρατείνει την οικονομική ζωή του προϊόντος
4. Υιοθετήστε τη νέα τεχνολογία, PCB με ισχυρή ικανότητα αντοχής στη διάβρωση και ισχυρή ικανότητα προσαρμογής στον τομέα, σταθερό και αξιόπιστο
5. Όμορφο σχέδιο εμφάνισης, εύκολη εγκατάσταση, κατάλληλο για τους περισσότερους ανελκυστήρες μάρκας
6. Προηγμένες τεχνικές και εξοπλισμός, αξιόπιστες τεχνικές επικάλυψης επιφάνειας SMT
7. Προαιρετικό για τους χρήστες να επιλέξουν έξοδο NPN/PNP (έξοδος τρανζίστορ) χωρίς κιβώτιο τροφοδοσίας
Η κουρτίνα φωτός ανελκυστήρα είναι μια συσκευή προστασίας ασφαλείας πόρτας ανελκυστήρα που κατασκευάζεται με την αρχή της φωτοηλεκτρικής επαγωγής. Είναι κατάλληλη για όλους τους ανελκυστήρες και προστατεύει την ασφάλεια των επιβατών που εισέρχονται και εξέρχονται από τον ανελκυστήρα. Η κουρτίνα φωτός ανελκυστήρα αποτελείται από τρία μέρη: πομπούς και δέκτες υπέρυθρων εγκατεστημένους και στις δύο πλευρές της πόρτας του θαλάμου του ανελκυστήρα και ειδικά εύκαμπτα καλώδια. Για τις ανάγκες της προστασίας του περιβάλλοντος και της εξοικονόμησης ενέργειας, όλο και περισσότεροι ανελκυστήρες έχουν παραλείψει το κουτί τροφοδοσίας. Ορισμένες μάρκες κουρτινών φωτός πρέπει να χρησιμοποιούν κουτιά τροφοδοσίας λόγω της χαμηλής ανοσίας τους στις ηλεκτρομαγνητικές παρεμβολές. Ωστόσο, με τη διάδοση της έννοιας των πράσινων ανελκυστήρων, οι κουρτίνες φωτός χωρίς κουτιά τροφοδοσίας είναι μια τάση. Επειδή η διαδικασία μετατροπής 220V σε 24V είναι αναπόφευκτο να οδηγήσει σε απώλεια πολλής ενέργειας.
Η κουρτίνα φωτός THY-LC-917 είναι εξοπλισμένη με έναν σωλήνα εκπομπής φωτός LED δυναμικής σάρωσης που ελέγχεται από CPU στην συμβατική κουρτίνα φωτός. Η δίχρωμη λυχνία LED σε σχήμα ταινίας εμφανίζει την κατάσταση της περιοχής προστασίας της κουρτίνας φωτός, έτσι ώστε η κουρτίνα φωτός να έχει πιο οπτικό αποτέλεσμα στην κανονική λειτουργία προστασίας. Πιο ανθρώπινη.

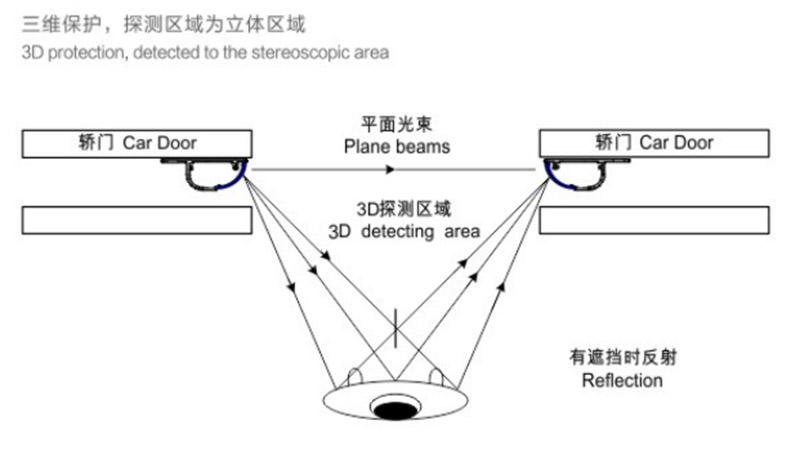

Υπάρχουν αρκετοί σωλήνες εκπομπής υπέρυθρης ακτινοβολίας στο άκρο εκπομπής της κουρτίνας φωτός. Υπό τον έλεγχο της MCU, οι σωλήνες εκπομπής και λήψης ενεργοποιούνται διαδοχικά και το φως που εκπέμπεται από μία κεφαλή εκπομπής λαμβάνεται από πολλαπλές κεφαλές λήψης για να σχηματίσουν μια σάρωση πολλαπλών καναλιών. Μέσω αυτής της συνεχούς σάρωσης της περιοχής της πόρτας του θαλάμου από πάνω προς τα κάτω, σχηματίζεται μια πυκνή κουρτίνα προστασίας υπέρυθρης ακτινοβολίας. Όταν οποιαδήποτε από τις ακτίνες μπλοκαριστεί, επειδή η φωτοηλεκτρική μετατροπή δεν μπορεί να πραγματοποιηθεί, η κουρτίνα φωτός κρίνει ότι υπάρχει εμπόδιο και επομένως εξάγει ένα σήμα διακοπής. Αυτό το σήμα διακοπής μπορεί να είναι ένα σήμα διακόπτη ή ένα σήμα υψηλής και χαμηλής στάθμης. Αφού το σύστημα ελέγχου λάβει το σήμα από την κουρτίνα φωτός, εξάγει αμέσως το σήμα ανοίγματος της πόρτας και η πόρτα του θαλάμου σταματά να κλείνει και ανοίγει αντίστροφα. Η πόρτα του ανελκυστήρα μπορεί να κλείσει κανονικά αφού οι επιβάτες ή τα εμπόδια εγκαταλείψουν την περιοχή προειδοποίησης, ώστε να επιτευχθεί ο σκοπός της προστασίας της ασφάλειας. Αποφύγετε ατυχήματα ατόμων που παγιδεύονται σε ανελκυστήρες.

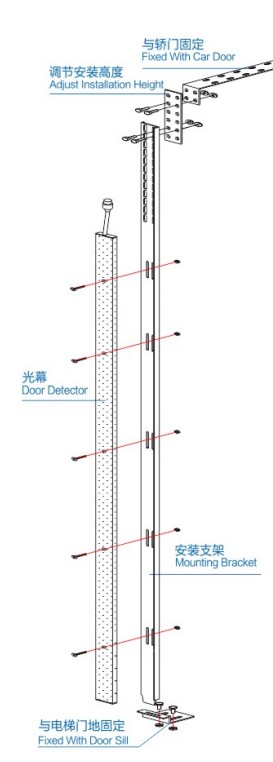

1. Κινητή εγκατάσταση πομπού και δέκτη
Η κινητή εγκατάσταση της φωτεινής κουρτίνας αναφέρεται στην εγκατάσταση και χρήση του πομπού, του δέκτη της φωτεινής κουρτίνας ή ενός εκ των οποίων στερεώνεται στην πόρτα του αυτοκινήτου και κινείται μαζί της. Υπό κανονικές συνθήκες, ο πομπός και ο δέκτης στερεώνονται στην πτυσσόμενη άκρη της πόρτας του αυτοκινήτου.
Η μέθοδος εγκατάστασης της πλευρικής πόρτας είναι η στερέωση της φωτεινής κουρτίνας στο θάλαμο του ανελκυστήρα και στην πτυσσόμενη άκρη της πόρτας του θαλάμου με βίδες.
Η μέθοδος εγκατάστασης της κεντρικής διαιρούμενης πόρτας είναι η στερέωση της φωτεινής κουρτίνας στην πτυσσόμενη άκρη της πόρτας του θαλάμου του ανελκυστήρα με βίδες.
2. Σταθερή εγκατάσταση πομπού και δέκτη
Η σταθερή εγκατάσταση της κουρτίνας φωτός αναφέρεται στην εγκατάσταση και χρήση του πομπού και του δέκτη της κουρτίνας φωτός που είναι στερεωμένοι στο άκρο του κατωφλιού της πόρτας του αυτοκινήτου μέσω μιας σταθερής βάσης. Ο πομπός και ο δέκτης δεν μπορούν να κινηθούν μαζί με την πόρτα του αυτοκινήτου.
