Συσκευή κεντρικής πόρτας προσγείωσης 2 φύλλων THY-LD-B

Σύντομη Περιγραφή:

10 κορυφαίοι εξαγωγείς ανταλλακτικών ανελκυστήρων στην Κίνα Τα πλεονεκτήματά μας

1. Γρήγορη παράδοση

2. Η συναλλαγή είναι μόνο η αρχή, η υπηρεσία δεν τελειώνει ποτέ

3. Τύπος: Συσκευή πόρτας προσγείωσης THY-LD-B

4. Σας παρέχουμε ό,τι θέλετε, είναι χαρά μας να μας εμπιστεύεστε! Δεν θα διαψεύσω ποτέ την εμπιστοσύνη σας!

Στείλτε μας email

Λεπτομέρειες προϊόντος

Ετικέτες προϊόντων

Χαρακτηριστικά της συσκευής πόρτας προσγείωσης με βαρύ σφυρί κεντρικής διαίρεσης THY-LD-B

1. Η μέθοδος ξεκλειδώματος είναι να ξεκλειδωθεί το πάνελ της πόρτας και να περάσει η δοκιμή κρούσης εκκρεμούς 45 κιλών.

2. Η πόρτα αναγκάζεται να κλείσει με ένα βαρύ σφυρί, και το βαρύ σφυρί και ο σωλήνας οδηγός τοποθετούνται στην εσωτερική πλευρά της πόρτας ορόφου.

3. Η κλειδαριά της πόρτας έχει περάσει τη δοκιμή του Εθνικού Κέντρου Επιθεώρησης Ανελκυστήρων και έχει λάβει πιστοποίηση CE και CU-TR.

4. Εφαρμόσιμη τάση κλειδαριάς πόρτας: ≤ AC230V, ≤ DC110V.

Αξεσουάρ

Μέθοδος εγκατάστασης της συσκευής πόρτας προσγείωσης

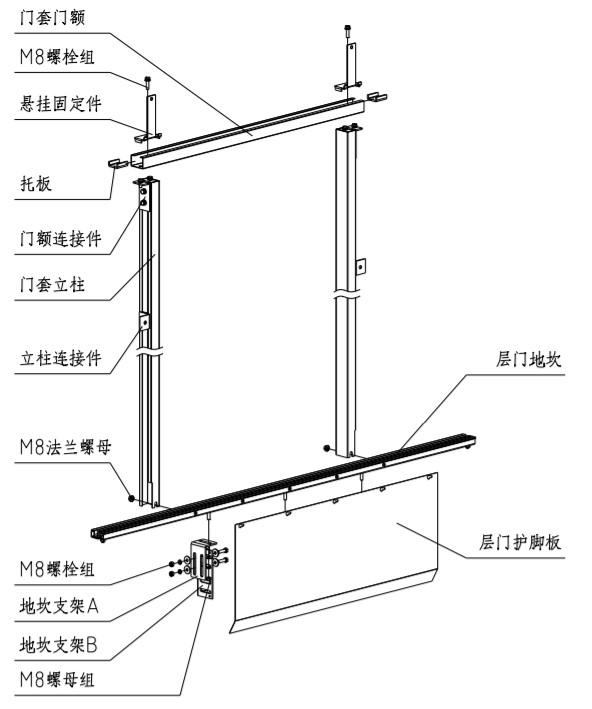

1. Εγκατάσταση περβάζιου και καλύμματος πόρτας

1.1. Προσδιορίστε τη θέση εισόδου και εξόδου του κατωφλιού ανάλογα με το μέγεθος του ανυψωτήρα. Ρυθμίστε το κέντρο του κατωφλιού ώστε να είναι το ίδιο με το κέντρο της εισόδου και της εξόδου και σημειώστε το κέντρο του κατωφλιού. Ρυθμίστε το επίπεδο του κατωφλιού ώστε να είναι μικρότερο από 1/1000. Η επιφάνεια πρέπει να αποτρέπει την είσοδο νερού στο ανυψωτήρα.

1.2. Συναρμολογήστε τη στήλη του καλύμματος της πόρτας και την πόρτα του καλύμματος της πόρτας με τα συνδετικά εξαρτήματα και τοποθετήστε τα κρεμαστά εξαρτήματα στερέωσης. Τοποθετήστε την πόρτα στο περβάζι, ρυθμίστε την κατακόρυφη θέση της στήλης του καλύμματος της πόρτας ώστε να είναι μικρότερη από 1/1000. Το κέντρο του καλύμματος της πόρτας να συμφωνεί με τη μέτρηση του κέντρου του περβάζιου εισόδου και εξόδου. Το μέγεθος του κάτω επιπέδου του μετώπου του καλύμματος της πόρτας και του άνω επιπέδου του περβάζιου είναι το καθαρό ύψος της πόρτας. Αφού ολοκληρωθεί η ρύθμιση, ασφαλίστε το παξιμάδι φλάντζας M8. Αφού ρυθμίσετε το μέγεθος, στερεώστε τον σύνδεσμο της στήλης στον τοίχο.

1.3. Στερεώστε το προστατευτικό δακτύλων της πόρτας ορόφου στο περβάζι.

2. Εγκατάσταση συσκευής πόρτας ορόφου

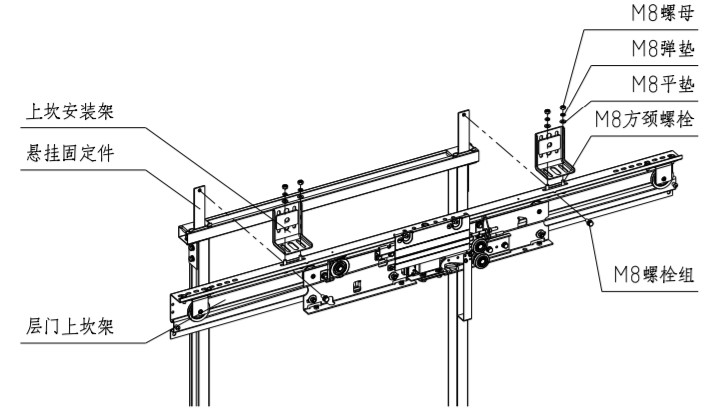

2.1. Ευθυγραμμίστε το άνω πλαίσιο του κατωφλιού της πόρτας ορόφου με την ακίδα στο κάτω άκρο του τμήματος στερέωσης της ανάρτησης και ασφαλίστε το άνω πλαίσιο του κατωφλιού και το τμήμα στερέωσης της ανάρτησης της πόρτας ορόφου μέσω της ομάδας μπουλονιών M8*20.

2.2. Στερεώστε το πλαίσιο στήριξης του άνω κατωφλίου στον τοίχο του ανυψωτήρα με βίδες διαστολής ή βίδες που περνούν μέσα από τον τοίχο. Το πλαίσιο στήριξης του άνω κατωφλίου και το άνω κατώφλι της πόρτας ορόφου συνδέονται με βίδες τετράγωνου λαιμού M8.

2.3. Ρυθμίστε το πάνω περβάζι της πόρτας ορόφου αριστερά και δεξιά ώστε το κέντρο της πόρτας να είναι ανοιχτό και το κέντρο της εισόδου και της εξόδου να είναι ομοιόμορφο.

2.4. Ρυθμίστε την κατακόρυφοτητα του δαπέδου της συσκευής πόρτας ορόφου. Ρυθμίστε την κατακόρυφοτητα του δαπέδου της συσκευής πόρτας ορόφου σε ±0,5 mm τοποθετώντας μια κατακόρυφη γραμμή ή λαμβάνοντας ως σημείο αναφοράς το κατώφλι της πόρτας του θαλάμου.

2.5 Αφού ελέγξετε τις κύριες παραμέτρους εγκατάστασης του πλαισίου του περβάζιου στις ακόλουθες πόρτες δαπέδου, σφίξτε όλες τις βίδες εγκατάστασης:

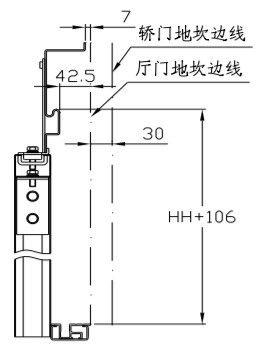

Ύψος του άνω πλαισίου του κατωφλιού της πόρτας ορόφου: η απόσταση μεταξύ της άνω επιφάνειας της ράγας οδηγού του άνω πλαισίου του κατωφλιού της πόρτας ορόφου και του κατωφλιού της πόρτας ορόφου είναι HH+106 mm.

Το κέντρο του άνω πλαισίου κατωφλίου της πόρτας ορόφου: η απόκλιση μεταξύ του κέντρου του άνω πλαισίου κατωφλίου της πόρτας ορόφου και του κέντρου της εισόδου και της εξόδου είναι ±1 mm.

Η απόσταση μεταξύ της άνω ράγας οδηγού κατωφλιού της πόρτας ορόφου και του κατωφλιού της πόρτας του θαλάμου: η απόσταση μεταξύ της άνω ράγας οδηγού κατωφλιού της πόρτας ορόφου και του κατωφλιού της πόρτας ορόφου είναι 42,5 mm και η απόσταση από το κατώφλι της πόρτας του θαλάμου είναι 72,5 mm.
